Comment fonctionne une borne de recharge électrique ? Le guide technique complet

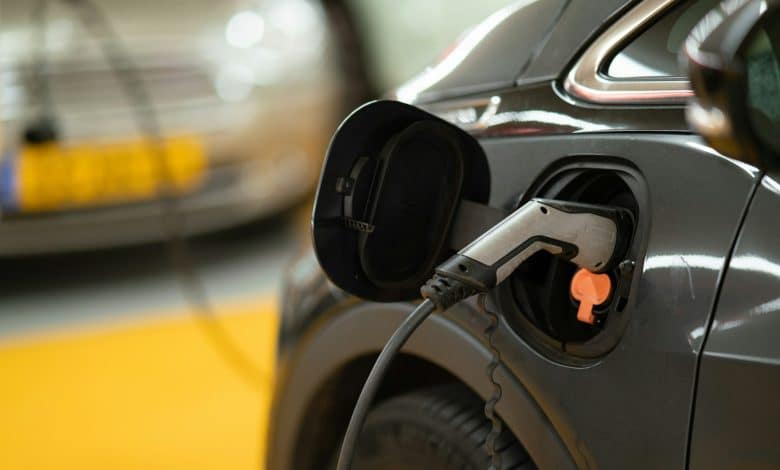

Avez-vous déjà observé un conducteur brancher tranquillement sa voiture électrique avant d’aller faire ses courses ? Le geste semble élémentaire, presque banal. En réalité, un ballet technologique complexe se déclenche immédiatement dans la borne dès que l’embout s’enclenche dans la prise du véhicule.
Loin de constituer une simple prise murale géante, cet équipement combine de la conversion d’énergie haute puissance, une télécommunication cryptée et un contrôle thermique permanent. Découvrez les secrets d’ingénierie dissimulés sous cette carrosserie métallique pour comprendre l’envers du décor de la mobilité électrique.
Les fondations d’une borne de recharge à courant alternatif (AC)
Avant d’alimenter votre véhicule au quotidien, une borne en courant alternatif doit garantir une distribution d’énergie parfaitement sécurisée et mesurée.
La chaîne de protection et le comptage
Le courant électrique distribué par le réseau public arrive d’abord directement dans la borne sous forme alternative. L’électricité traverse alors immédiatement un interrupteur différentiel haute sensibilité. Cet organe de sécurité isole le système au moindre risque de fuite de courant afin de sécuriser l’utilisateur.
Par la suite, l’énergie franchit des compteurs électroniques certifiés. Ces dispositifs mesurent la consommation exacte en temps réel pour garantir une facturation d’une précision chirurgicale. Enfin, un contacteur étanche joue le rôle de vanne de commande pour autoriser ou interrompre la circulation des électrons.
Le système de pilotage et la communication
Il faut savoir que l’ensemble des composants obéit à une architecture à double contrôleur électronique. La carte mère principale orchestre les fonctionnalités avancées, tandis que le contrôleur secondaire gère la sécurité matérielle. Ces ordinateurs restent connectés aux serveurs centraux grâce à un modem 4G intégré ou une liaison Ethernet filaire.
Cependant, la tâche la plus cruciale concerne le dialogue constant avec l’ordinateur de bord du véhicule. En effet, la borne négocie la puissance optimale disponible avant de fermer son contacteur. Par conséquent, les petits ralentissements occasionnels s’expliquent souvent par des micro-incompatibilités lors de cet échange de données inter-systèmes.
La puissance extrême des bornes à courant continu (DC)
Pour délivrer des puissances impressionnantes et recharger votre batterie en quelques minutes, la borne à courant continu doit accomplir un travail interne nettement plus complexe.
La conversion d’énergie pour la batterie de la voiture électrique
Les batteries automobiles emmagasinent exclusivement du courant continu. Par conséquent, les stations de recharge rapide sur autoroute doivent convertir elles-mêmes le courant alternatif du réseau national. Or, cette transformation réclame des équipements imposants et particulièrement sophistiqués.
À l’intérieur du châssis, l’électricité entrante se divise instantanément en deux circuits distincts. Une petite fraction alimente la logique de commande interne. La majeure partie du flux traverse d’imposants modules de puissance en carbure de silicium pour devenir un courant continu à très haute tension.
La gestion des hauts débits d’électricité
Ces unités de conversion modulaires déterminent la capacité de charge maximale offerte par la station. En effet, plus les modules s’avèrent récents et nombreux, plus la puissance délivrée grimpe fort vers le véhicule. Les infrastructures de dernière génération atteignent ainsi des débits impressionnants dépassant largement les 300 kW.
Néanmoins, ce transfert massif d’énergie exige un respect absolu des normes internationales d’interopérabilité. La borne adapte en continu sa tension et son intensité en fonction des demandes du système de gestion de la batterie. La moindre anomalie sur la ligne d’information stoppe immédiatement la session pour préserver les composants de la voiture.
La maîtrise de la température au cœur de la borne de recharge
Transférer des quantités massives d’énergie génère inévitablement une chaleur intense que les composants internes doivent maîtriser à chaque instant.
Le défi de la dissipation thermique pour la voiture électrique
Le passage d’un courant électrique d’une telle intensité crée inévitablement un échauffement interne par effet Joule. Une partie de l’énergie se transforme alors en chaleur résiduelle qu’il faut dissiper rapidement. Si la température interne grimpe trop fort, les composants électroniques risquent de s’endommager irrémédiablement.
Pour contrer ce phénomène, les constructeurs étudient minutieusement la teinte extérieure des armoires métalliques. Un habillage clair ou en acier inoxydable réfracte les rayons du soleil et gagne jusqu’à quinze degrés par rapport à une carrosserie sombre. De multiples capteurs thermiques surveillent également les zones critiques en permanence.
Le système de refroidissement liquide de la borne de recharge
Dès que la puissance dépasse la barre des 150 kW, le refroidissement passif par air ne suffit plus du tout. Les bornes ultra-rapides adoptent alors une boucle de refroidissement liquide complètement intégrée. Une pompe fait circuler un mélange d’eau et de glycol jusqu’à la tête du connecteur de recharge.
Ce fluide caloporteur longe les câbles électriques internes avant de revenir vers le radiateur de la borne. Ce dispositif technique permet de conserver un câble souple, léger et facile à manipuler pour les usagers. Grâce à cette régulation active, les stations de recharge garantissent un niveau de performance optimal en toute sécurité.
